內置300mΩ/60V 的 MOS，600mA驅動電流，共陽極LED恒流芯片Hi7006產品應用描述：

 Hi7006 是一款外圍電路簡單的多功能平均電流型 LED 恒流驅動器，適用于 5-60V 電壓范圍的降壓 BUCK 大功率調光恒流 LED 領域。

 芯片Hi7006 PWM 端口支持超小占空比的 PWM 調光， 可響應最小 60ns 脈寬。芯片采用我司專利算法，為客 戶提供最佳解決方案，最大限度地發揮燈具優勢，以 實現景觀舞臺燈高輝的調光效果，65536（256*256） 級高輝調光。 PWM 端口為高電平時，芯片正常工作。

為低電平芯片時，芯片輸出關閉。

Hi7006芯片采用我司專利的平均電流控制算法，輸出電流恒流精度 ≤±3％，且輸出電流受輸入輸出電壓、系 統電感的影響?。恍酒瑑?nèi)部集成環路補償，外圍電路 簡潔，系統更加穩定可靠。

Hi7006芯片通過對 LD 端口實現模擬調光功能。LD 接 0.2-1.2V 模擬調光信號輸入時，系統為模擬調光模式。LD 模擬調光模式時，端口電壓低于 0.2V，輸出關閉。 也可以利用 LD 的模擬調光特性，配合 PWM 調光， 實現軟啟動功能。

內置300mΩ/60V 的 MOS，600mA驅動電流，共陽極LED恒流芯片Hi7006應用:

●景觀亮化LED照明

●舞臺調光效果燈

●高端汽車車燈LED照明

●LCD 背光照明

●建筑照明

600mA驅動電流，共陽極LED恒流芯片Hi7006驅動特性：

● Hi7006支持高輝調光，65536:1 調光比。

● Hi7006輸入電壓范圍5V至60V寬輸入的電源電壓

● Hi7006輸出電流可調范圍 60mA~600mA

● Hi7006內置 5V 穩壓管

● Hi7006內驅 300mΩ/60V 的 MOS

● Hi7006最大工作頻率 1MHz

●Hi7006芯片 恒流精度≤±3%

●Hi7006支持PWM調光/模擬調光/分段調光

● Hi7006采用標準小尺寸封裝：SOP8(是大功率內置MOS 芯片常用的超級散熱型 SOP8 封裝體，散熱效果非常明顯，確保系統穩定可靠地工作。)

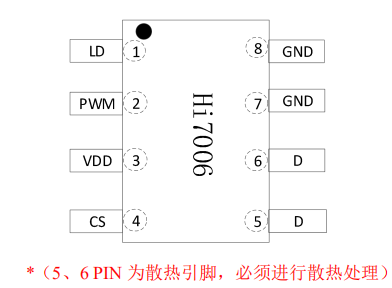

共陽極LED恒流芯片Hi7006引腳定義和封裝尺寸：

共陽極LED恒流芯片Hi7006芯片內部電路框架圖

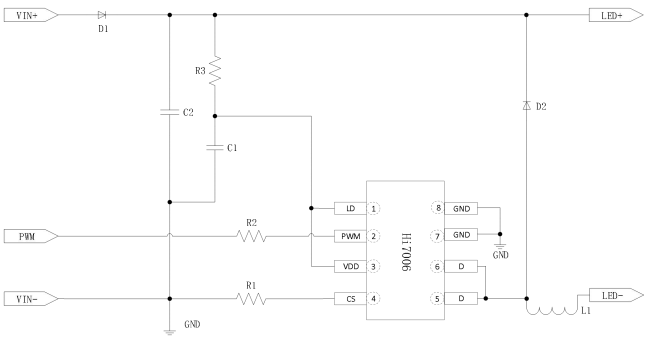

開關降壓，共陽極LED恒流驅動芯片Hi7006典型應用電路

開關降壓型共陽極LED恒流芯片Hi7006單路調光應用方案原理圖

開關降壓型共陽極LED恒流芯片Hi7006原理圖-RGBW 四路調光方案電路
