內置 100mΩ/40V 的 MOS輸出0.5A電流，共陽極LED恒流芯片Hi7005S產品應用描述：
Hi7005S 是一款外圍電路簡單的多功能平均電流型 LED 恒流驅動器，適用于 5-40V 電壓范圍的降壓 BUCK 大功率調光恒流 LED 領域。
芯片Hi7005 PWM 端口支持超小占空比的 PWM 調光， 可響應最小 60ns 脈寬。芯片采用我司專利算法，為客 戶提供最佳解決方案，最大限度地發揮燈具優勢，以 實現景觀舞臺燈高輝的調光效果，65536（256*256） 級高輝調光。 PWM 端口為高電平時，芯片正常工作。
為低電平芯片時，芯片輸出關閉。
Hi7005芯片采用我司專利的平均電流控制算法，輸出電流恒流精度 ≤±3％，且輸出電流受輸入輸出電壓、系 統電感的影響??；芯片內部集成環路補償，外圍電路 簡潔，系統更加穩定可靠。
內置 100mΩ/40V 的 MOS輸出0.5A電流，共陽極LED恒流芯片Hi7005S應用:
●景觀亮化洗墻燈
●舞臺調光效果燈
●建筑照明
內置 100mΩ/40V 的 MOS輸出0.5A電流，共陽極LED恒流芯片Hi7005S驅動特性：
● Hi7005S支持高輝調光，65536:1 調光比。
● Hi7005S輸入電壓范圍：5V至40V寬輸入的電源電壓
● Hi7005S輸出電流可調范圍 60mA~500mA
● Hi7005S內置 5V 穩壓管
● Hi7005S內驅100mΩ/40V 的 MOS
● Hi7005S最大工作頻率 1MHz
●Hi7005S芯片 恒流精度≤±3%
●Hi7005S支持PWM調光
● Hi7005S采用標準小尺寸封裝：SOT23-6
共陽極LED恒流芯片Hi7005S引腳定義和封裝尺寸：
PIN腳位(Hi7005S)
| Hi7005S引腳名稱 | Hi7005S引腳功能描述 |
1
| VDD | 芯片工作電源 |
| 2 | -- |
|
| 3 | PWM | PWM 調光端口
|
| 4 | GND | 芯片地 |
| 5 | CS | 內置功率 MOS 管 Source 端 |
6
| D | 內置功率 MOS 管 Drain 端
|

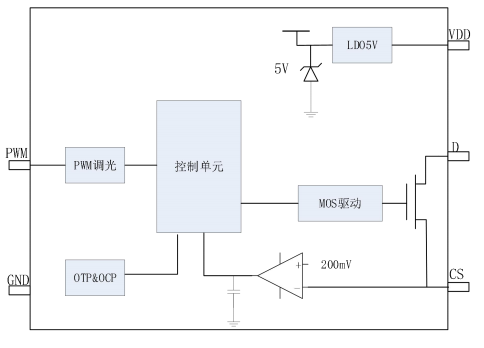

共陽極LED恒流芯片Hi7005S芯片內部電路框架圖

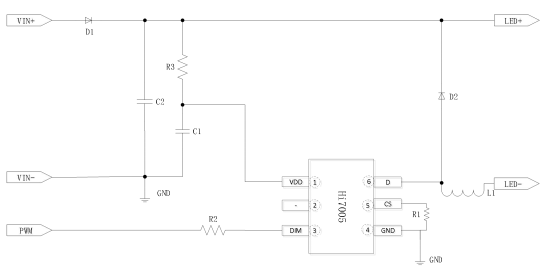

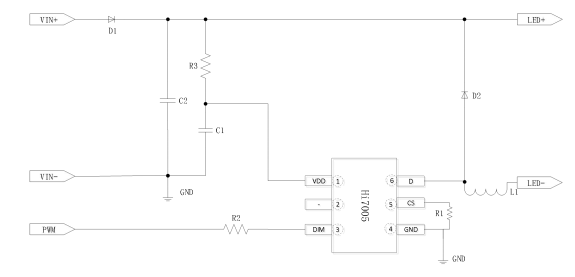

開關降壓，共陽極LED恒流驅動芯片Hi7005S典型應用電路
