PDFN5*6-8L封裝，40V/1.5A，支持?jǐn)?shù)字 PWM 調光和 DIM 模擬調光功能的線性降壓恒流驅動芯片，無電感，無EMI，去電源化LED照明驅動

概述

  LC1162B 是一種帶調光功能的線性降 壓 LED 恒流驅動器， 僅需外接一個電阻就可 以構成一個完整的 LED 恒流驅動電路， 調節 該外接電阻可調節輸出電流，輸出電流范圍 為 10mA~1500mA。

LC1162B 內置過熱保護功能， 可有效保 護芯片，避免因過熱而造成損壞。

LC1162B 具有很低的靜態電流， 典型值 為 60uA。

 LC1162B 支持?jǐn)?shù)字 PWM 調光和 DIM 模擬調光功能，可通過在 PWM  腳加 PWM 信號調節 LED 電流。也可以通過在 DIM 腳 輸入 0~1V 的模擬電壓， 調節 LED 電流， 當 VDIM 電壓大于 1V，則輸出電流保持最大電 流工作。

LC1162B 內置輸入過壓保護功能。

  LC1162B 采用 PDFN5X6-8L 封裝。

特點

  _●低靜態電流： 60uA

  ●輸出電流： 10mA~ 1500mA。

  ●PWM 調光：最高頻率 16KHz

  ●輸出電流精度： ±4%

  ●內置過熱保護

  ●VDD 工作電壓： 2.5- 40V

應用領域

線性LED照明驅動、LED 手電筒、 LED 臺燈、 LED 礦燈、 LED 指示燈等

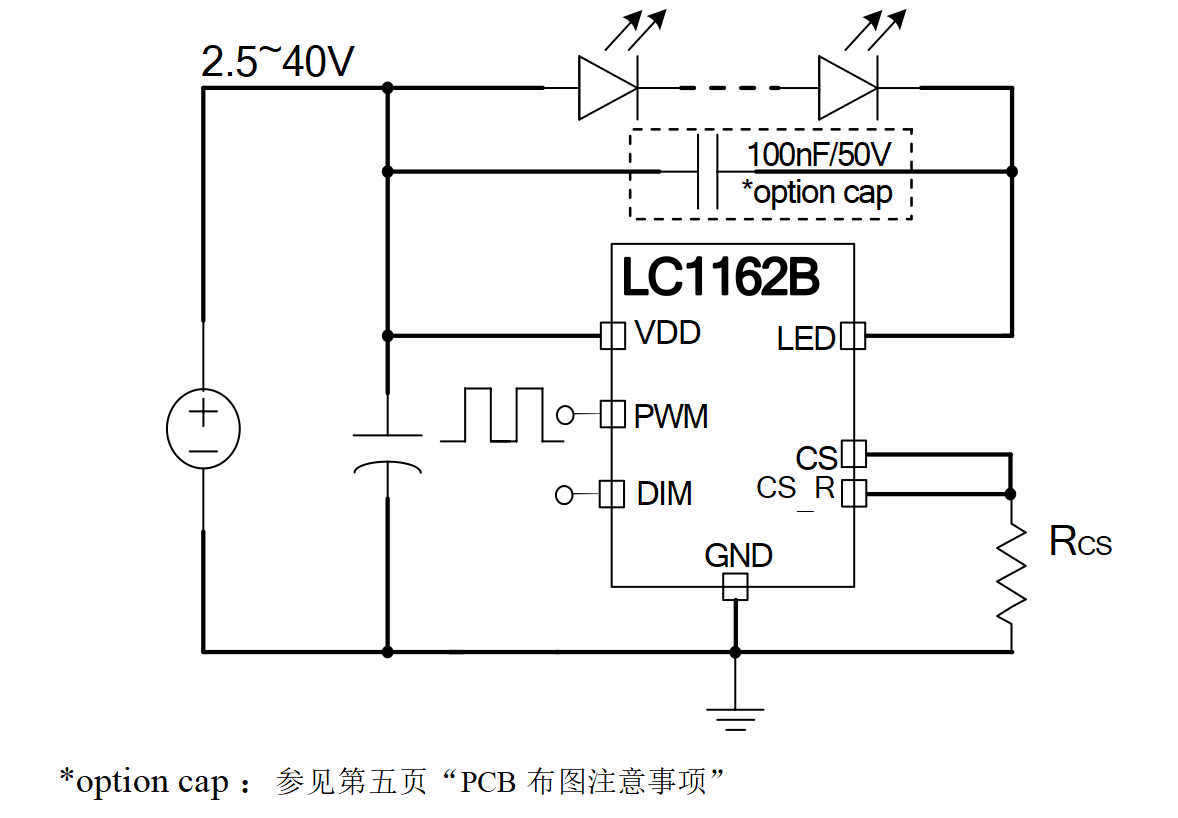

典型應用電路

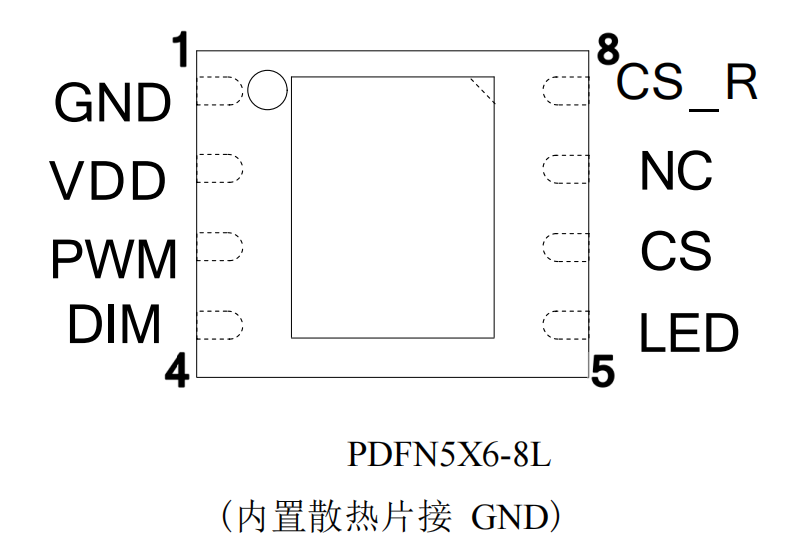

芯片腳位與管教分布

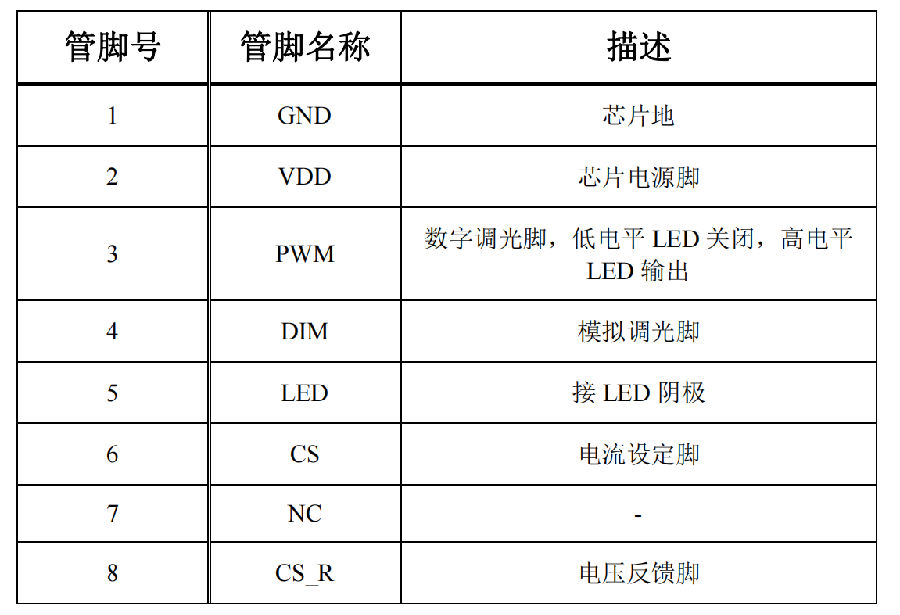

管腳定義

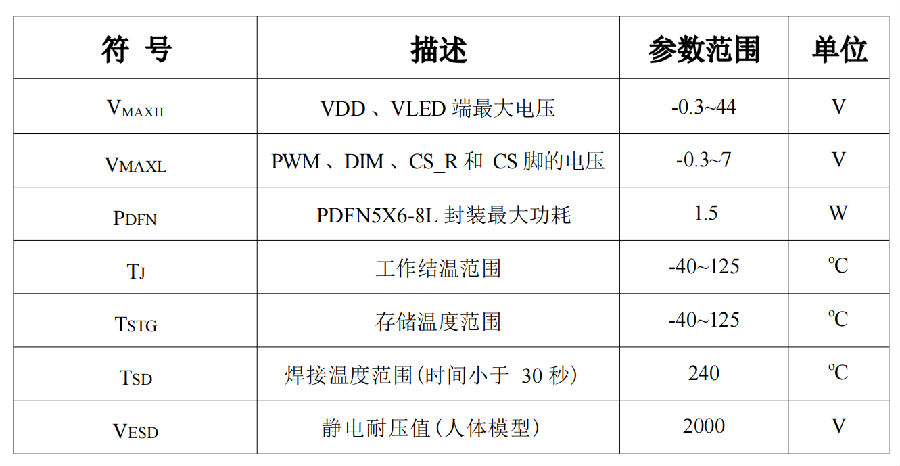

極限參數（注 1）

注 1：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器件的可靠性。

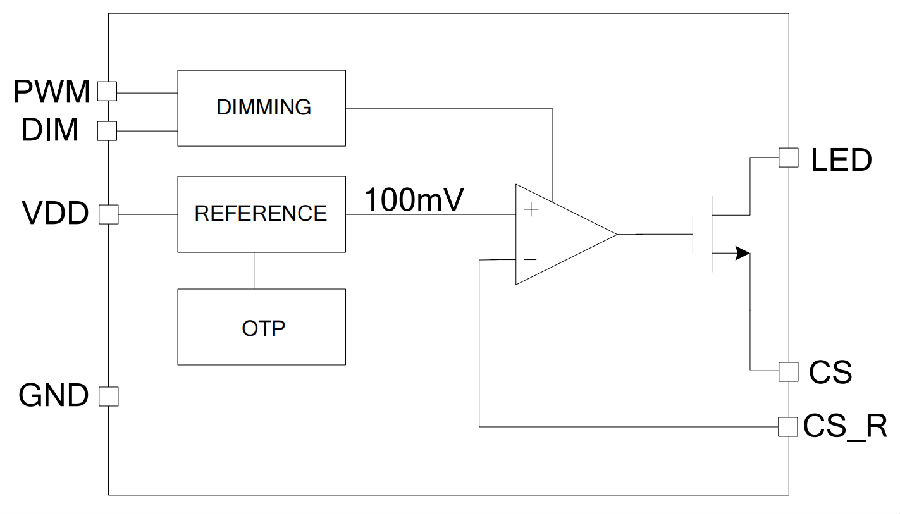

內部電路方框圖

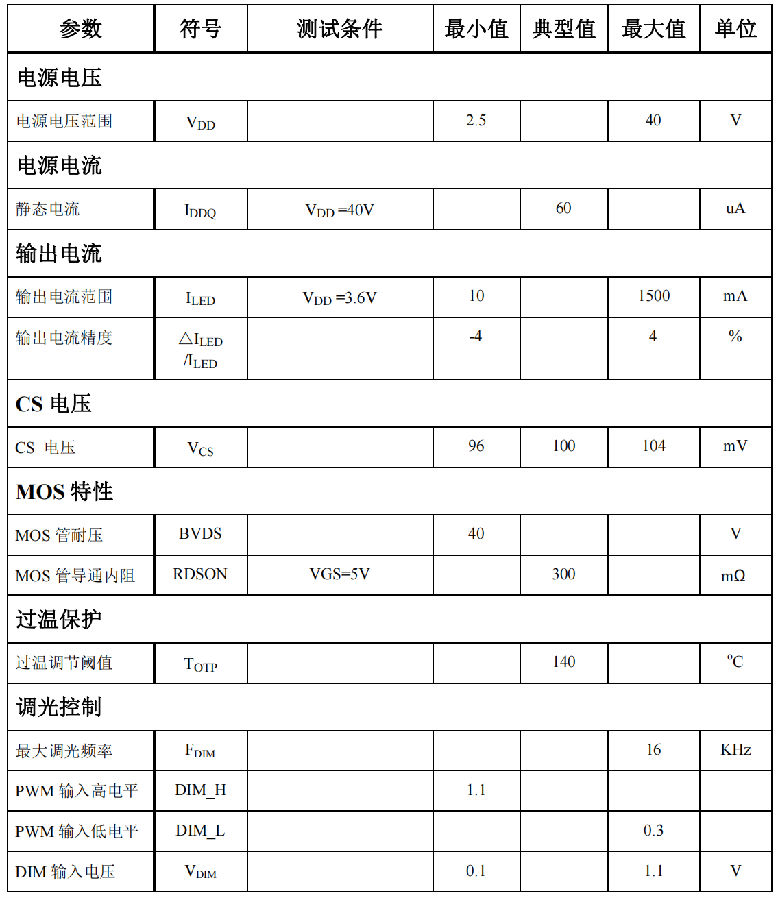

電特性

除非特別說明，VDD=5V，TA =25oC

應用指南

工作原理

       LC1162B 是一種低靜態電流、帶 PWM 數字調光和模擬調光功能的 LED 線性降壓 恒流驅動器。通過采樣 CS 腳電壓來實現輸出電流恒流控制。

      LC1162B 的電源腳 VDD 工作電壓范圍 為 2.5V 到 40V。

      LC1162B  內置過熱保護功能， 當環境溫 度過高，芯片會進入過熱保護狀態，隨溫度 升高而逐漸減小 LED 的輸出電流， 可有效保 護芯片。

      LC1162B 內置過壓保護，當外部 VDD 電壓大于 45V ，輸出關閉。

      LC1162B 內部NMOS 導通阻抗 300mΩ 左右，最大支持 1.5A 以上輸出電流。

輸出電流設定

     LC1162B 采樣電壓 Vcs 典型值為100mV ，LED 電流由下式確定：

1 0 0 mV

I L E D    =

R cs

其中 RCS 為采樣電阻。為了保證輸出電流的恒流精度， RCS 要 應使用 1%以?xún)?nèi)的高精度電阻。

調光控制

      LC1162B 內置 PWM 調光功能。通過在 PWM 引腳施加 PWM 信號，可使得 LED 電 流在 0~100%范圍內變化。當DIM 腳接低電 平， LED 輸出關斷；當DIM 腳接高電平， LED 正常輸出。 PWM 調光頻率最高可達  16KHz 。對大多數應用，推薦調光頻率在  1KHz 以?xún)?nèi)可獲得好的調光線性度。

     LC1162B 內置模擬調光功能。通過在 DIM 腳施加 0. 1~1. 1V 的模擬電壓 VDIM，可以調節 LED 電流。當 VDIM 電壓大于 1. 1V， 則輸出保持最大電流工作。

PCB 布圖注意事項

       PCB 布圖時在LC1162B 的VDD 引腳加 一個 4.7uF 左右的濾波電容，且該電容應盡 可能靠近 VDD  引腳和地。一方面，該濾波 電容可以減小系統上電時 VDD 引腳的電壓 尖峰， 避免 IC 因過壓而損壞， 另一方面， 當 IC 進入過溫保護狀態時， 該濾波電容可以避 免在電源 VDD 上出現因輸出電流波動而導 致大的紋波。采樣電阻 RCS 到地的連線應盡量粗短， 以減小因?yàn)檫B線寄生電阻導致的輸出電流誤 差。

       *option  cap ：PCB  布圖時，注意在靠近 芯片的 VDD  和 LED 腳兩端預留一個并聯電 容位置。當外部 LED 接線總長小于 0.1 米的 情況下， 可不接電容應用； 當總線長超過 0.1 米時，需要接上一個 100nF~470nF 瓷片電容， 連線長度越長，需增大相應電容值，以增加 系統穩定性，對于 PWM 調光應用，建議接 4.7uF~10uF 的電解電容。
