DW8521內置2A峰值電流MOFSET，寬電壓4.6~44伏輸入多拓?fù)浣Y(jié)構（降壓/升壓/升降壓）LED驅動器DW8521介紹
DW8521 一般概述
DW8501是一款內置大電流MOS的LED恒流驅動器。LED電流可以用模擬輸入電壓來控制。通過高側LED電流檢測，DW8521可以配置為降壓、升壓或降壓-升壓拓?fù)洌詽M足不同的LED驅動器需求。 集成44V/2A N溝道MOSFET確保高效率運行。在輕載時，DW8521工作在低頻，以保持高效率和低輸出紋波。 SW引腳上的過電壓鎖定保護功能可保護DW821不受斷開LED故障的影響。DW8521還具有140℃的過熱保護（熱降額功能，即過熱時自動調整降低部份電流，并在溫降至130度以下時恢復正常設定電流）。DW8521可采用6引腳SOT23-6和8引腳ESOP8封裝，提供具有最小外部組件的緊湊解決方案。
DW8521 芯片特性
●4.6V至44v寬輸入電壓范圍
●2A 峰值開關電流
●±2.5% LED電流精度
●高達95%的效率
●支持模擬調光和PWM調光
●固定關斷模式操作
●SW 過壓鎖定保護功能
●過熱保護（熱降額）功能
●采用6引腳SOT23-6和8引腳 esop8封裝，提供具有最小外部一件的緊湊解決方案
DW8521 應用
●LED恒流驅動器
●LED射燈驅動器，LED球泡驅動
DW8521 引腳信息

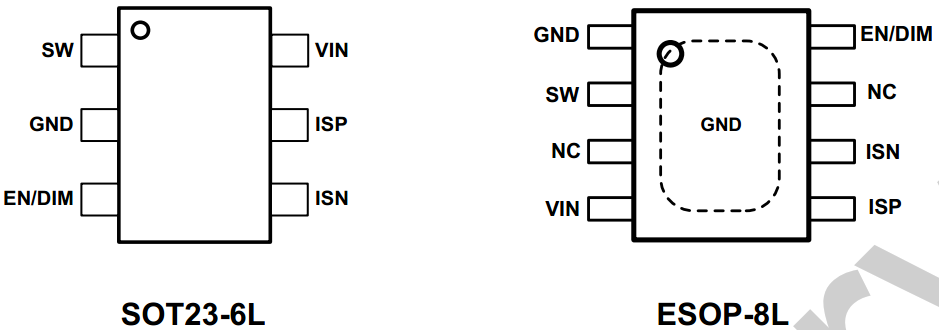

■DW8521 引腳布局和IC尺寸
■DW8521 引腳描述
SOT23-6L 引腳號.. | DW8521引腳名稱
| DW8521引腳功能描述
|
| 1 | SW
| SW是交換節點。連接電感到這個引腳。
|
| 2 | GND
| 接地引腳。
|
| 3 | EN/DIM
| 驅動芯片的使能端引腳En/Dim腳電壓在1.1V以上，以使LED驅動器驅動。為了實現調光，用PWM脈沖或模擬電壓在1.2和2.4之間驅動En/Dim引腳。 |
| 4 | ISN
| LED電流負采樣端引腳。在ISP和ISN之間連接一個電阻器以設置LED電流。 |
| 5 | ISP
| LED電流正采樣端引腳。 |
| 6 | VIN
| I電源輸入端，VIN為IC提供電源。必須就近接旁路電容
|
DW8521 絕對最大額定值(1)
符號
| 參數
| 參數范圍
|
VIN, EN/DIM, SW
| VIN, EN/DIM, SW 引腳電壓
| -0.3V ~ 48V
|
ISP, ISN
| ISP, ISN 引腳電壓
| -0.3V ~ 48V
|
ISP-ISN
| ISP至ISN引腳電壓
| -0.3V to 6V
|
θJA
| DW8521 SOT23-6封裝熱阻(2) | 220 ℃/W
|
θJC | DW8521 SOT23-6封裝熱阻(2) | 130 ℃/W
|
TJOPR
| 工作結溫范圍
| 40~+125℃
|
TSTG
| 儲存溫度范圍
| -65 ~ 150 ℃
|
TJ | 結溫(3),(4) | 150℃
|
注意：
（1）強調超過最大值。這里列出的值可能對設備造成永久性損壞。長時間暴露于絕對最大額定值條件可能影響器件可靠性。最大額定值是絕對額定值；超過這些值中的一個可能會對集成電路造成不可挽回的損害。
（2)在JEDEC 51-7熱測量標準的高效導熱系數測試板(4層，2S2P)上，在Ta=30℃的對流中測量了θJA。PCB尺寸為100x100x1.6mm，4層。

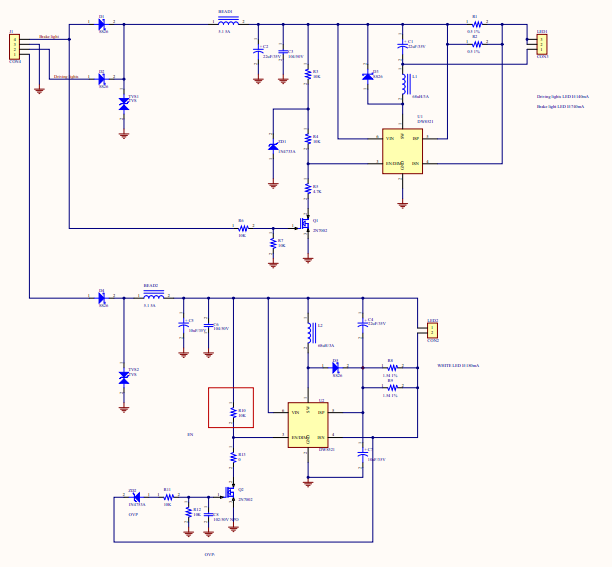

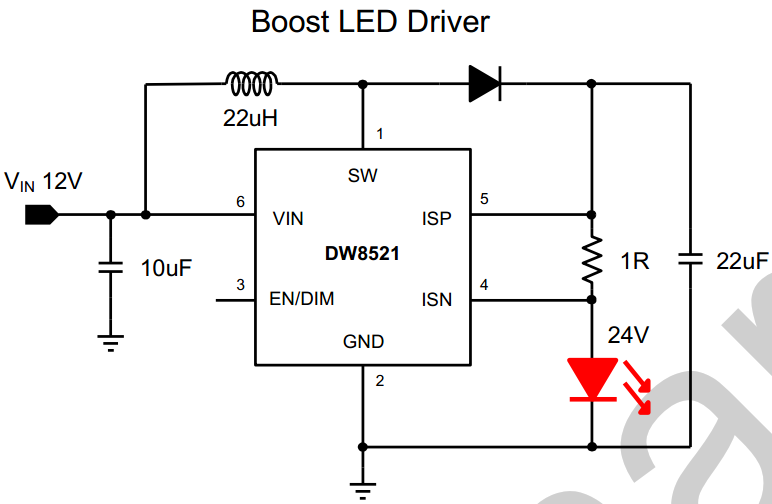

DW8521 典型應用電路
DW8521內置2A峰值電流MOFSET，寬電壓4.6~44伏輸入多拓?fù)浣Y(jié)構
LED驅動器詳細描述
DW8521是一種電流模式LED驅動器，可以配置為升壓，降壓或降壓-升壓拓?fù)洹?br />
■電流模式控制
DW821在重載下工作在恒定關斷時間。在輕負載DW8521延長了關閉時間，以盡量減少功耗的IC。
■DW8521 調光
DW8521的使用引腳EN／DIM引腳用作模擬調光輸入。并且還可以用于PWM調光，其中輸出電流與PWM方脈沖的占空比成比例。

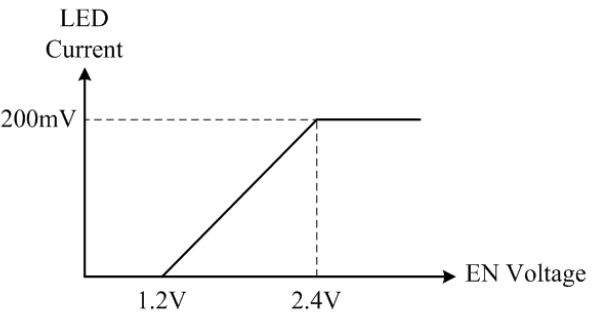

模擬調光范圍為1.2V~2.4V，對應LED電流感應電壓為0～200MV。參照調光曲線。
■DW8521熱防護
DW8521具有熱保護，使零件在140℃時時自動調整降低部份電流，當溫度降到130℃以下后恢復正常設定的電流工作。LED電流設定計算：
例如, 當 ILED=1A, RFB=200mΩ.
■DW8521 模擬調光
通過直流電壓實現模擬調光，對EN/DIM引腳施加1.2V~2.4V的直流電壓來控制輸出電流，DIM電壓與輸出電流成正比。
■DW8521 PWM調光
LED 的最大平均電流由連接在ISP和ISN兩端的電阻RS決定。PWM脈沖也可應用于EN/DIM引腳以實現調光。通過在EN/DIM 管腳加入可變占空比的PWM信號可以調小輸出電流以實現調光。當PWM調光時，LED電流與PWM方脈沖的占空比成正比
■DW8521 輸入電容器
輸入電容器用于降低輸入電源的浪涌電流并維持直流輸入電壓。它可以是電解的、鉭的或陶瓷的。為了使開關噪聲最小化，在使用電解電容器時，應該盡可能地將小的X5R或X7R陶瓷電容器，即0.1uF，放置在IC附近。10uF陶瓷電容器對于大多數應用來說足夠了。
■DW8521 輸出電容器
輸出電容器需要維持直流輸出電壓，電容值決定輸出紋波電壓。低ESR電解、鉭或陶瓷可降低ESR電容器的輸出紋波電壓。輸出電容也影響系統的穩定性和瞬態響應，在典型應用中推薦使用22uF陶瓷電容器。
■DW8521 選取電感
該電感器用于向輸出負載提供恒定電流，并且該值確定影響效率和輸出電壓紋波的紋波電流。紋波電流通常被允許為最大開關電流極限的30%。DW8521在重載下工作在恒定斷開時間，電感可由：
其中toff是MOSFET的關斷時間，, ΔI 是電感器紋波電流。
在確定電感之后，通電時間可以通過以下方式計算:
那么頻率也可以通過:
電感器的較低直流電阻優選用于更高的效率。
■DW8521 啟動電流限制

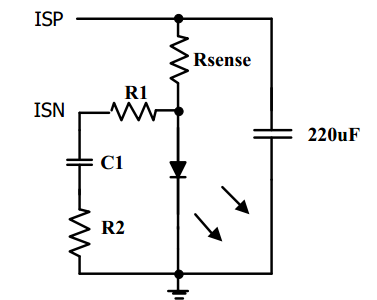

在MR16應用中，為了維持連續的輸出電流，輸出電容應該很大，這導致了內部軟啟動的失效。下面的電路被設計成限制啟動電流。
ISN電壓總是在輸出電壓建立之前跟隨ISP電壓，這導致低反饋電壓和大的啟動電流。電阻R1、R2和電容器C1用于減緩ISN電壓上升，RC時間常數應大于啟動時間。
其中tr是啟動時間，啟動時間大約為400us。
?
在穩定狀態下，R1和R2將輸出電壓分開，然后，R2應該大于R1。在大多數典型應用中，R2可以設置為R1的5倍。考慮所有的條件，可以計算參數。例如， R1= 300R, R2=2K, 和 C1=0.1uF.
■DW8521 PCB布局設計指南
DW8521的PCB布局必須仔細設計。DW821的不同拓?fù)鋺?yīng)用需要不同的PCB布局優化。
1. 將輸入去耦電容器盡可能靠近DW8521（VIN引腳和PGND），以消除輸入引腳的噪聲。由輸入電容和GND形成的環路區域必須被最小化。
2. 將反饋回路盡可能遠離感應器和有噪聲的功率回路。
3. 在PCB上的地面計劃應該盡可能大，以更好的散熱。
DW8521 典型應用電路

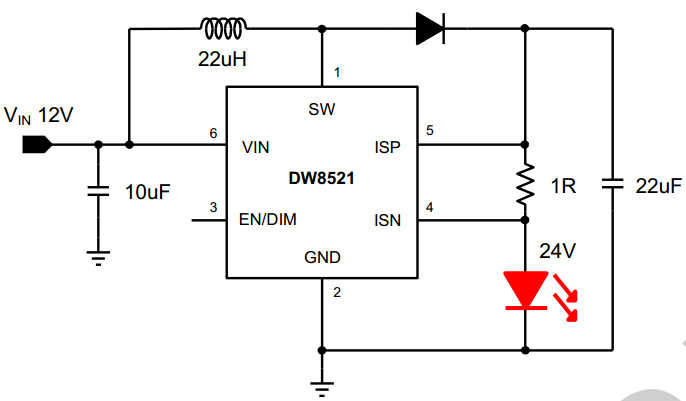

■DW8521升壓恒流LED驅動典型應用電路:

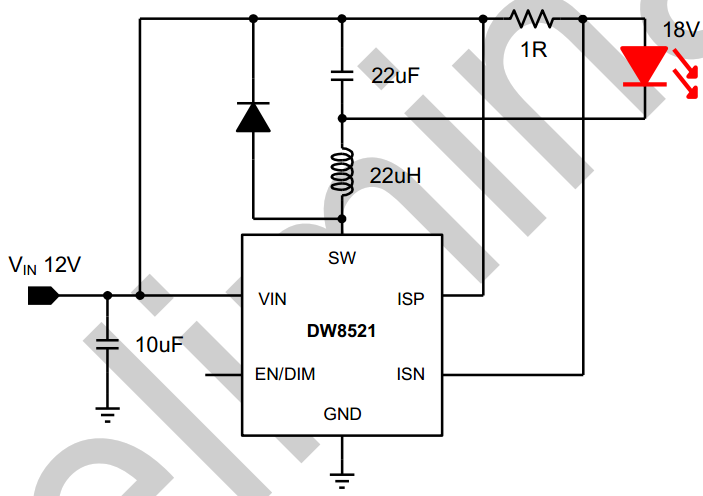

■DW8521降壓恒流LED驅動典型應用電路:

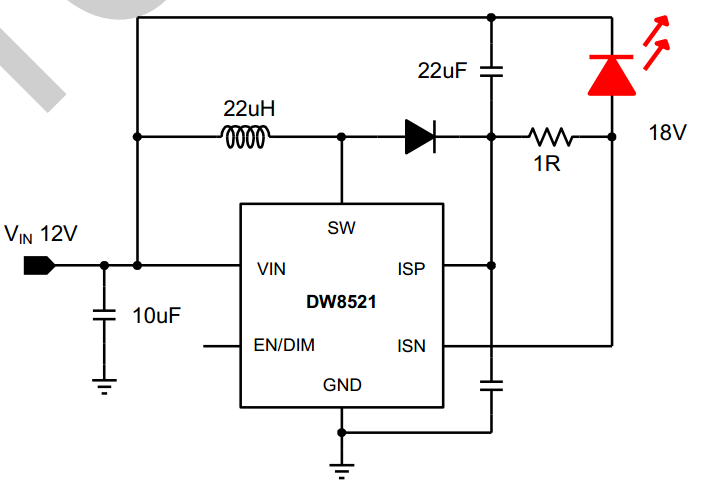

■DW8521升壓/降壓LED恒流驅動典型應用電路:
