DW8523A 雙通道高亮降壓LED智能照明驅動IC

訂購信息

DW8523A描述

  DW8523A是一款高效率雙通道外置MOS管的開關降壓LED驅動器集成電路，為平板燈照明，背光照明，廣告燈箱和一般的DC直流供電系列的LED照明驅動解決方案。

  DW8523A具有LED開路，短路和環境過溫保護，建立在高壓側電流傳感電路和保護電路中和TSD一樣。DW8523A同時集成MCU接口電路故障檢測。當發生故障時，MCU接口PIN腳電壓會拉低。DW8523A可以通過外圍調整模擬信號。DW8523A可以通過改變外圍器件對模擬信號及PWM邏輯信號進行調整?？梢酝ㄟ^(guò)模擬信號或PWM信號調整LED電流，DW8523A可以通過外部電容器防止模擬調光和PWM頻率調節LED電流低的時候閃爍。DW8523A非常適合應用于寬輸入電壓范圍的LED驅動應用。高壓側電流檢測和集成電流調節電流使得減少外圍元器件的數量，以達到±2.5%的電流精度。遲滯控制算法確保輸入電壓供應在負載瞬態和PWM調光的快速響應。開關頻率達到2MHz，可使用較小尺寸的電感達到電感紋波電流的10%特性。

DW8523A特性：

●6.5V~60V寬輸入電壓范圍

●雙通道遲滯降壓控制

●±2.5%的LED恒流精度

●效率可達95%以上（Vin=34.5V，VLED=30V，ILED=400mA 2通道）

●可同時支持模擬調光與PWM調光

●多種故障檢測與保護功能（LED開路保護，短路保護，過溫保護，TSD，外接NTC電阻可保護負載LED燈珠）

●開關頻率可達到2MHz，使使用小尺寸電感

●過溫保護降額30%

●無頻閃，芯片的Hybrid(0-10V調光)功能，可遲滯開關燈，以保護人眼

●工作溫度：-40~+125℃

●保存溫度：-55~+150℃

●SOIC-16L封裝

DW8523A應用：

●高功率LED照明應用

●LED照明恒流電源

●LED廣告招牌與戶外裝飾照明

●LED路燈/LED隧道燈
●LED汽車燈

●平板燈LED照明

●LED舞臺燈

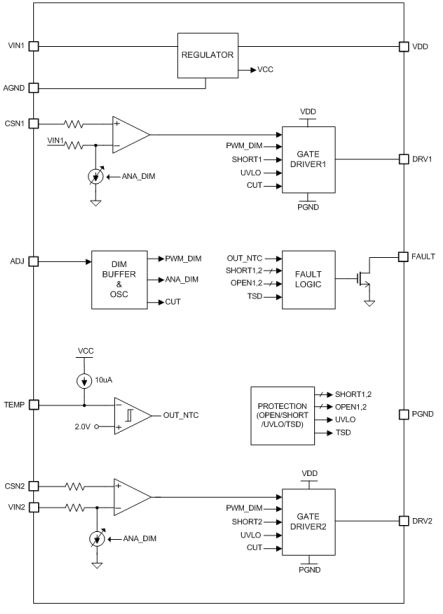

DW8523A內部電路框架圖：

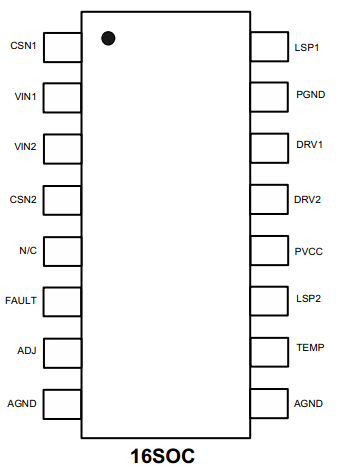

DW8523A腳位引腳圖：

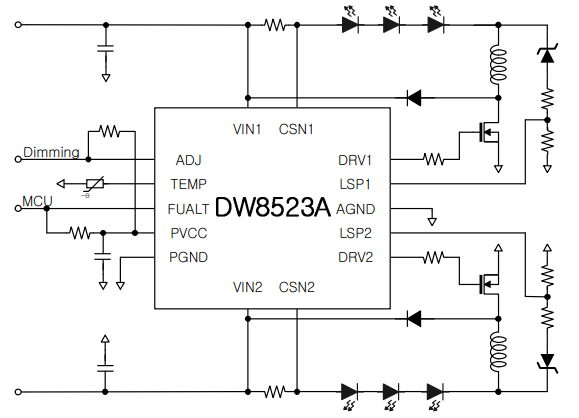

DW8523A典型應用電路圖：

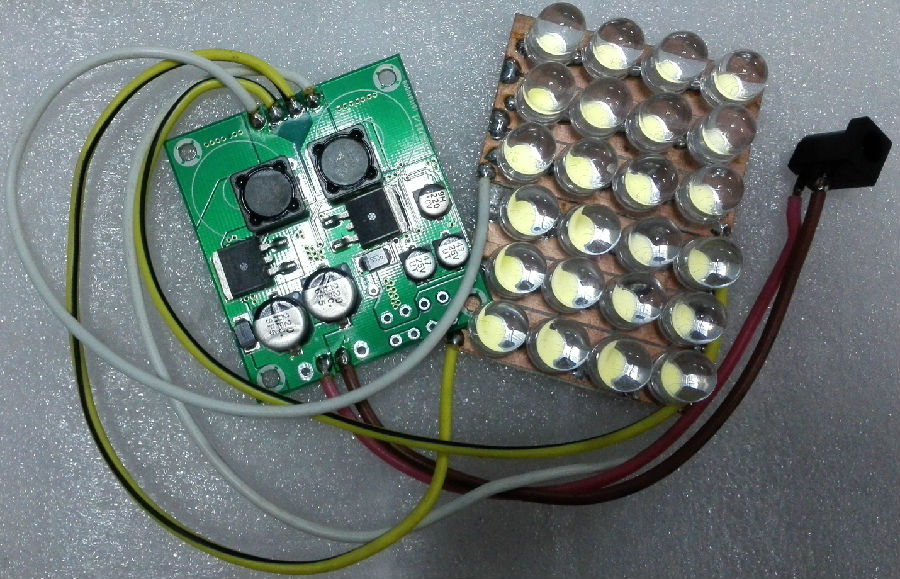

LED汽車燈應用案例：
