CRMICRO 一級代理 DC-DC降壓恒流驅動IC PT4211BE23E

型號：: PT4211BE23E

制造商：: CRMICRO

批號：: PT4211BE23E

描述：: 華潤矽威PT4211BE23E

庫存：: 0 只

PDF：: 下載數據手冊 Download PDF

詢價數量：

開關頻率 :	1MHz
恒流精度 :	3%
功率MOS管 :	內置0.5A MOS管
最大效率 :	97%
封裝形式 :	SOT23-5
拓撲結構 :	開關式DC－DC降壓恒流IC
串接LED顆數 :	1W*3
調光方式 :	PWM調光
最大輸出功率 :	5W
最大輸出電流 :	350mA
輸出電壓 :	3~10Vdc
輸入電壓 :	5~30Vdc
典型應用 :	低壓射燈、車燈、信號燈
兼容型號 :	T4211E23E
產品關鍵字 :	CRPowTech,PowTech,華潤矽威，PT4211一級代理商，PT4211E23E，PT4211中文規格書，PT4211中文說明書

添加到比較列表

36V/600mA 、高亮度LED恒流驅動器PT4211BE23E

PT4211BE23E概述

PT4211BE23E是一款連續電感電流導通模式的降壓恒流源，專為驅動單個或多個串聯的LED而設計。
PT4211BE23E工作電壓高于LED電壓，可接受的輸入電壓范圍從5伏到36伏，可提供高達600mA的外部可調輸出電流。
PT4211BE23E芯片集成了輸出開關和高邊電流檢測電路，采用高端電流采樣方式，通過一個外部電阻設定LED平均電流，并配備專用調光DIM引腳輸入端，支持寬范圍PWM脈沖調光信號。當向調光引腳施加低電壓電壓低于0.2伏時時，輸出端將自動關閉，PT4211BE23E進入極低工作電流的待機狀態。內置過溫保護功能可有效防止器件因溫度過高而損壞。

PT4211BE23E采用SOT23-5封裝。

PT4211BE23E特點

●極少的外部元器件

●很寬的輸入電壓范圍：從5V到36V

●最大輸出600mA的電流

●專用調光管腳可接受PWM調光

●±3%的輸出電流精度

●LED開路自然保護

●高達93%的效率

●輸出可調的恒流控制方法

●軟過溫保護盡大可能減少高溫下LED閃爍

●SOT23-5封裝

PT4211應用

●Mr16 應用系統

●車載LED燈

●LED備用燈

●LED信號燈

PT4211定購信息

封裝

溫度范圍

定購型號

包裝運輸

產品打印

SOT23-5

-40℃ 到85℃

PT4211E23E

Tape and Reel

3000 units

4211

xxxxxX

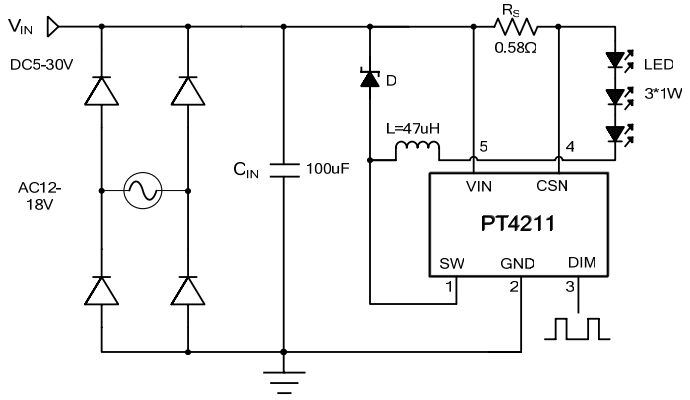

PT4211典型應用電路

CRPowTech,PowTech,華潤矽威，PT4211一級代理商，PT4211BE23E,PT4211E23E，PT4211,PT4211BE23E中文規格書，PT4211BE23E中文說明書

PT4211引腳定義

CRPowTech,PowTech,華潤矽威，PT4211一級代理商，PT4211BE23E,PT4211E23E，PT4211,PT4211BE23E中文規格書，PT4211BE23E中文說明書

PT4211工作原理描述

PT4211和電感（L）、電流采樣電阻（RS）形成一個自振蕩的連續電感電流模式的降壓型恒流LED 控制器。 VIN 上電時，電感（L）和電流采樣電阻（RS）的初始電流為零，LED輸出電流也為零。CS比較器的輸出為高，內部功率開關導通，SW的電位為低。電流通過電感（L）、電流采樣電阻（RS）、LED 和內部功率開關從VIN 流到地，電流上升的斜率由VIN、電感（L）和LED壓降決定，在RS上產生一個壓差V CSN ，當(V_IN-V_CSN) > 230mV 時，CS比較器的輸出變低，內部功率開關關斷，電流以另一個斜率流過電感（L）、電流采樣電阻（RS）、LED和肖特基二極管（D），當(V_IN-V_CSN ) < 170mV 時，功率開關重新打開，這樣使得在LED上的平均電流為

PT4211電流計算公式

高端電流采樣結構使得外部元器件數量很少，采用1%精度的采樣電阻，LED 輸出電流控制在±3% 的精度。

PT4211可以在DIM 管腳加PWM 信號進行調光，DIM 管腳電壓低于0.4V 關斷LED 電流，高于1.7V 打開LED電流，PWM調光的頻率范圍從100Hz 到20KHz 以上，最高調光頻率視工作頻率而定。

DIM管腳在正常工作時可以懸空。懸空時DIM管腳由內部300K的電阻將其拉到5V。當加在DIM上的電壓低于0.4V時，內部功率開關關斷，LED電流降為零。關斷期間，內部穩壓電路保持待機工作，靜態電流為95uA。

此外，內部過溫軟保護功能在避免過溫狀態LED 閃爍同時增強了器件可靠性。當由于負載電流異常致使器件溫度升高超過135 度時，PT4211將自動減小LED 電流阻止溫度進一步升高，如果溫度不可避免升高到150 度以上時，內部過熱關斷功能（TSD ）將關斷器件，直到溫度降低15度后重新開始工作。

PT4211應用說明

通過外部電流采樣電阻RS設定LED平均電流

LED 的平均電流由連接在VIN 和CSN 兩端的電阻RS決定：

I_OUT＝0.2/Rs

上述等式成立的前提是DIM 端懸空或外加DIM 端電壓高于1.7V （但必須低于5V）。最大電流設定好的條件下，可通過在DIM 端施加不同占空比的PWM脈沖信號改變輸出電流大小。

通過PWM信號實現調光

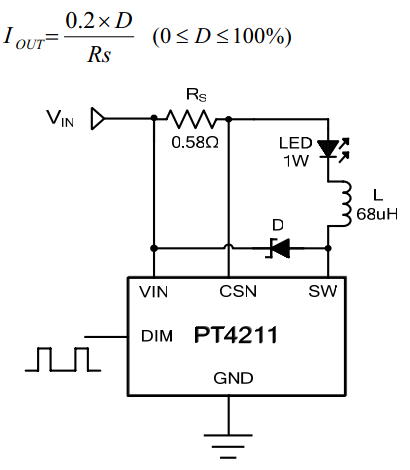

LED 的最大平均電流由連接在VIN 和CSN 兩端的電阻RS決定，通過在DIM 管腳加入可變占空比的PWM信號可以調小輸出電流以實現調光，計算方法如下所示：

通過PWM信號實現調光,CRPowTech,PowTech,華潤矽威，PT4211一級代理商，PT4211BE23E,PT4211E23E，PT4211,PT4211BE23E中文規格書，PT4211BE23E中文說明書

通過PWM調光，LED 的輸出電流可以從0%到100%變化。LED 的亮度是由PWM信號的占空比決定的。例如PWM信號25% 占空比，LED 的平均電流為(0.2/RS) 的25% 。PWM調光比模擬調光的優勢在于不改變LED 的色度。PT4211調光頻率視系統工作頻率而定，最高不能超過系統工作頻率。為了達到最好的調光線性度，在允許的情況下應該選擇較低的調光頻率。同時為了避免人眼覺察到閃爍現象最低調光頻率建議在100Hz 以上。

關斷模式

通過在DIM 端接入0.4V 以下的電壓，實現系統關斷，通常情況下，系統的靜態電流保持在95μA以下。

LED開路

PT4211具有內在開路保護功能，負載一旦開路，芯片的SW處于懸空狀態，芯片將被設置于安全的低功率模式，因此LED負載開路時LED和芯片都是安全的。負載重新連接后進入正常的工作狀態。

旁路電容

在電源輸入必須就近接一個低等效串聯電阻（ESR）的旁路電容，ESR 越大，效率損失會變大。該旁路電容要能承受較大的峰值電流，并能使電源的輸入電流平均，減小對輸入電源的沖擊。直流輸入時，該旁路電容的最小值為4.7uF，在交流輸入或低電壓輸入，旁路電容需要100uF的鉭電容或類似電容。該旁路電容盡可能靠近芯片的輸入管腳。為了保證在不同溫度和工作電壓下的穩定性，建議使用X5R/X7R的電容。

選取電感

PT4211推薦使用的電感參數范圍為47uH ~ 100uH 。電感的飽和電流必須要比輸出電流高30% 到50% 。輸入電壓較高的情況下建議使用較大的電感，一方面改善恒流效果，令一方面可增加器件可靠性。電感器在布板時請盡量靠近VIN 和SW，以避免寄生電阻所造成的效率損失。

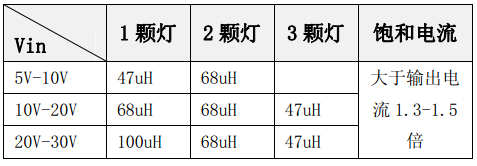

下表給出電感選擇建議:

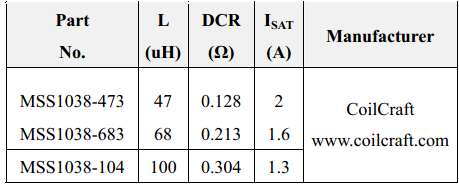

以CoilCraft 為例，可以選擇以下型號電感:

電感的選型還應注意滿足PT4211應用的最大工作頻率的SPEC范圍。

選取二極管

為了保證最大的效率以及性能，二極管（D）應選擇快速恢復、低正向壓降、低寄生電容、低漏電的肖特基二極管，電流能力以及耐壓視具體的應用而定，但應保持30% 的余

量，有助于穩定可靠的工作。另外值得注意的一點是應考慮溫度高于85°C時肖特基的反向漏電流。過高的漏電會導致增加系統的功率耗散。 AC12V整流二極管（D）一定要選用低壓降的肖特基二極管，以降低自身功率耗散。

降低輸出紋波

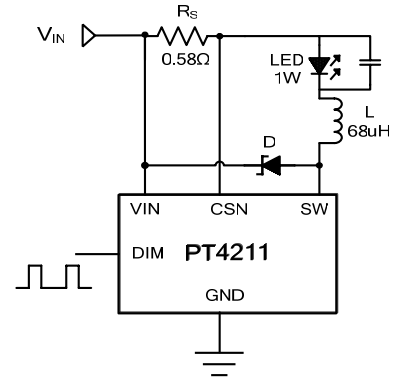

如果需要減少輸出電流紋波，一個最有效的方法即在LED的兩端并聯一個電容，連接方式如圖所示:

降低輸出紋波,CRPowTech,PowTech,華潤矽威，PT4211一級代理商，PT4211BE23E,PT4211E23E，PT4211,PT4211BE23E中文規格書，PT4211BE23E中文說明書

1uF 的電容可以使輸出紋波減少大約1/3。適當?shù)脑龃筝敵鲭娙菘梢砸种聘嗟募y波. 需要注意的是輸出電容不會影響系統的工作頻率和效率，但是會影響系統啟動延時以及調光頻率。

低輸入電壓下工作注意事項

系統在輸入電壓接近于輸出電壓時，會導致系統長時間工作在高占空比的狀態，特別是低輸入電壓（比如小于10V ），功率耗散也會增大。長時間工作的情況下，有可能導致IC

過熱保護，表現為輸出電流小于預設電流（過熱保護詳見后續說明）。在實際應用中，適當?shù)谋３州斎胼敵鲭妷旱膲翰钍欠浅１匾?。需要注意的是輸入電壓過低通常會導致較多的功率耗散，因而會降低整個系統的效率。

散熱注意事項

當系統工作的環境溫度較高或者驅動較大功率負載時，必須要注意避免系統達到功率極限。需要注意的是最低輸入電壓下往往效率較低，因而可能帶來溫度上升。如果選擇了不恰當?shù)碾姼校蛘唛_關轉換點存在過大的寄生電容會導致系統效率的降低。

IC過熱保護(TSD)

PT4211內部設置了過溫保護功能（TSD ）, 以保證系統穩定可靠的工作。當IC 芯片溫度超出135℃時，IC 開始進入過熱預調整狀態，首先減小負載電流，如果非嚴重異常情況則負載電流降低時溫度不會繼續升高。如果溫度繼續升高，當內部結溫達到 150℃時IC完全關斷，停止電流輸出，只有當溫度低于140 時，IC才會重新恢復至工作狀態。

PCB布板的注意事項

合理的PCB 布局對于最大程度保證系統穩定性以及低噪聲來說很重要。使用多層PCB 板是避免噪聲干擾的一種很有效的辦法。為了有效減小電流回路的噪聲，輸入旁路電容應當另行接地。

SW端

SW端處在快速開關的節點，所以 PCB 走線應當盡可能的短，另外芯片的GND端應保持盡量良好的接地。

電感、電流采樣電阻

布板中要注意的電感應當距離相應管腳盡可能的近一些，否則會影響整個系統的效率。另外一個需要注意的事項是盡量減小RS兩端走線引起的寄生電阻，以保證采樣電流的準確。

華潤矽威PT4211BE23E 36V/600mA高亮度LED恒流驅動器 | SOT23-5封裝高效調光

產品概述

PT4211BE23E是華潤矽威（PowTech，華潤微旗下）專為高亮度LED照明領域打造的36V/600mA降壓型恒流驅動器，采用連續電感電流導通模式設計，專為驅動單個或多個串聯LED量身定制，核心優勢凸顯——5V~36V寬電壓輸入、最大600mA外部可調輸出電流，集成輸出開關與高邊電流檢測電路，搭配專用PWM調光功能，體積小巧、性能穩定，是高亮度LED照明產品的高性價比驅動方案，廣泛適配各類中功率高亮度LED應用場景，兼顧高效性與可靠性，適配百度、Google搜索核心需求。

作為一款集成度極高的LED恒流驅動器，PT4211BE23E采用高端電流采樣方式，通過外部電阻即可靈活設定LED平均電流，內置過溫保護功能，有效規避器件過熱損壞風險；專用DIM調光引腳支持寬范圍PWM脈沖調光，低電壓待機模式可大幅降低功耗，SOT23-5小體積封裝，適配空間受限的LED產品設計，助力廠商簡化開發、降低成本，實現產品快速量產。

核心賣點

36V寬壓輸入+600mA大電流輸出：輸入電壓范圍5V~36V，兼容多類電源系統，可提供高達600mA外部可調輸出電流，輕松驅動單個或多個串聯高亮度LED，滿足中功率高亮度照明需求，適配“36V LED恒流驅動”“600mA LED驅動器”等核心搜索詞。

連續電感電流導通模式：采用連續電感電流導通架構，驅動穩定性強，電流輸出平穩無波動，有效保證LED亮度均勻一致，避免出現頻閃、亮度衰減等問題，延長LED燈珠使用壽命，契合高亮度LED驅動核心需求。

高集成度·極簡設計：芯片集成輸出開關和高邊電流檢測電路，無需額外驅動元件，采用高端電流采樣方式，僅需一個外部電阻即可設定LED平均電流，大幅簡化外圍電路設計，降低BOM成本與開發難度。

寬范圍PWM調光·低功耗待機：配備專用DIM調光引腳，支持寬范圍PWM脈沖調光，調光平滑無暗區；當調光引腳電壓低于0.2V時，自動關閉輸出，進入極低工作電流待機狀態，功耗大幅降低，適配節能照明場景。

內置過溫保護·高可靠性：集成完善的過溫保護功能，當芯片溫度過高時自動觸發保護機制，有效防止器件因過熱損壞，提升LED燈具在長時間工作、復雜環境下的穩定性與使用壽命，降低量產風險。

SOT23-5小體積封裝：采用SOT23-5封裝，體積小巧、占用PCB空間少，適配緊湊型高亮度LED產品（如小型射燈、LED模組、便攜式照明），兼顧空間利用率與散熱性能，適配“SOT23-5 LED驅動”長尾搜索詞。

原廠品質·批量適配：華潤矽威（華潤微旗下）原廠出品，芯片性能穩定、一致性高，批量供貨穩定，符合RoHS環保標準，無鉛工藝，滿足全球環保要求，適配大規模量產需求。

關鍵電氣參數

參數項	規格值
驅動類型	降壓型恒流驅動器（連續電感電流導通模式）
輸入電壓范圍	5V ~ 36V
最大輸出電流	600mA（外部電阻可調）
電流采樣方式	高端電流采樣
調光方式	PWM脈沖調光（專用DIM引腳）
待機條件	DIM引腳電壓＜0.2V，進入極低功耗待機
保護功能	內置過溫保護
封裝類型	SOT23-5
工作溫度	工業級標準（-40℃~+85℃）
適配場景	高亮度LED照明、中功率LED驅動相關產品

封裝選型（PT4211BE23E封裝、SOT23-5 LED驅動選型）

PT4211BE23E：采用SOT23-5封裝，體積小巧（符合SOT23-5標準封裝尺寸），散熱性能穩定，占用PCB空間極少，無需額外散熱片，適配空間受限的緊湊型高亮度LED產品，如小型射燈、LED模組、便攜式照明設備等，是中功率高亮度LED驅動的優選型號。

產品優勢

對比項	PT4211BE23E	傳統降壓LED驅動方案	普通恒流驅動方案
輸入電壓范圍	5V~36V寬壓，適配性強	電壓范圍窄，適配場景有限	多為固定電壓輸入，通用性差
輸出電流	最大600mA，外部可調，適配高亮度LED	電流固定或調節繁瑣，適配性差	電流偏小，難以驅動高亮度LED
集成度	集成輸出開關+高邊電流檢測，外圍極簡	需額外搭配驅動、檢測元件，結構復雜	集成度低，外圍元件多，BOM成本高
調光性能	專用DIM引腳，PWM寬范圍調光，無頻閃	調光范圍窄，易出現頻閃、暗區	無專用調光功能，或調光效果差
封裝體積	SOT23-5小體積，節省PCB空間	封裝體積大，占用空間多	封裝體積中等，空間利用率一般
可靠性	內置過溫保護，性能穩定，故障率低	保護功能不完善，易因過熱損壞	無過溫保護，長時間工作穩定性差

典型應用場景

PT4211BE23E憑借36V寬壓輸入、600mA大電流輸出、小體積封裝、高效調光等核心優勢，專注適配高亮度LED照明場景，尤其適合對體積、性能、功耗有嚴格要求的中功率LED產品，典型應用包括：

高亮度LED照明：LED射燈、LED筒燈、LED天花燈、LED軌道燈等家用、商用高亮度照明產品，適配“高亮度LED驅動”核心搜索詞。

LED模組/燈條：中功率LED模組、LED燈條驅動，單個或多個串聯LED驅動場景，適配“LED模組驅動”“LED燈條恒流驅動”長尾詞。

便攜式照明：小型露營燈、迷你手電、移動電源照明、便攜式臺燈等便攜設備，依托小體積、低功耗優勢，適配“便攜式LED驅動”場景詞。

工業輔助照明：設備指示燈、工控設備背光、小型應急燈等工業場景，憑借寬壓、高可靠性，適配“工業LED驅動”長尾詞。

其他中功率LED產品：LED氛圍燈、LED裝飾燈、儀器儀表背光等，需要恒流驅動、調光功能的中功率高亮度LED產品。

為什么選擇華潤矽威PT4211BE89E

原廠品質保障：華潤矽威（華潤微旗下）原廠出品，芯片性能穩定、一致性高，批量供貨穩定，品質有保障，避免劣質芯片導致的量產風險，適配“華潤矽威LED驅動”搜索詞。

核心參數適配高亮度需求：36V寬壓輸入兼容多電源系統，600mA大電流可輕松驅動高亮度LED，外部可調電流設計，靈活適配不同功率LED產品，直擊行業核心需求。

極簡設計·降本增效：高集成度設計，無需額外驅動、檢測元件，僅需一個外部電阻即可設定電流，簡化PCB設計，降低BOM成本與開發難度，助力廠商快速量產。

高效調光·低功耗：專用DIM引腳支持寬范圍PWM調光，無頻閃、調光平滑，低電壓待機模式大幅降低功耗，契合節能照明趨勢，提升產品競爭力。

小體積·高適配：SOT23-5小體積封裝，節省PCB空間，適配緊湊型LED產品，無需額外散熱片，兼顧空間利用率與散熱性能，適配多場景設計需求。

完善技術支持：提供完整datasheet、應用電路圖、技術咨詢服務，原廠工程師全程支持，解決開發過程中的各類技術問題，降低開發門檻。核心關鍵詞

主關鍵詞：PT4211BE23E、華潤矽威PT4211BE23E、36V LED恒流驅動器、600mA LED驅動、高亮度LED恒流驅動、SOT23-5 LED驅動

長尾關鍵詞：PT4211BE23E參數、PT4211BE23E封裝、36V/600mA LED驅動、LED模組驅動、便攜式LED驅動、工業LED驅動、高亮度LED驅動器、華潤矽威LED驅動IC、PWM調光LED驅動

采購與支持

品牌：華潤矽威（PowTech，華潤微旗下）

訂購型號：PT4211BE23E

包裝：編帶包裝，適配SMT自動化生產，批量采購可享優惠

合規性：符合RoHS環保標準，無鉛工藝，滿足全球環保要求

技術支持：提供datasheet下載、應用方案設計、技術問題解答，原廠全程保駕護航

總結：華潤矽威PT4211BE23E是一款專為高亮度LED打造的36V/600mA降壓型恒流驅動器，憑借寬壓輸入、大電流輸出、高集成度、小體積封裝、高效調光等核心優勢，搭配完善的過溫保護功能，成為中功率高亮度LED照明產品的優選驅動方案，助力廠商簡化設計、降低成本、快速量產，搶占高亮度LED照明市場先機，同時全面適配百度、Google搜索優化，提升產品曝光量。
